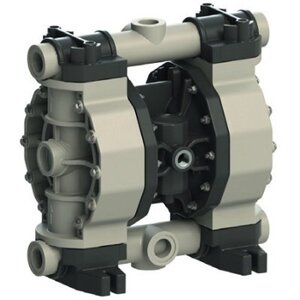

Пневматический мембранный насос представляет собой поршневой насос прямого вытеснения. Эти насосы требуют подачи сжатого воздуха. Требуемый расход сжатого воздуха зависит от ожидаемого расхода насоса. Требуемое давление сжатого воздуха зависит от ожидаемого давления жидкости в насосе. Сам мембранный насос купить вы можете перейдя по ссылке.

Пневматический мембранный насос состоит из двух узлов.

— Пневматический двигатель насоса. Подается сжатый воздух. Это позволяет мембранам двигаться. Оснащенный выхлопом, он позволяет выходить расслабленному воздуху. Мотор связан с трамблером. Распределитель пневматического насоса позволяет поочередно направлять сжатый воздух на одну и другую диафрагму.

— Насосная часть. Он состоит из 2 мембран, закрепленных по обе стороны от пневмодвигателя и соединенных центральной осью, 2 обратных клапанов низкого давления, 2 обратных клапана высокого давления.

Видео работы пневмодиафрагменного насоса. Вытеснение мембран и шаров через прозрачные отливки

Презентация преимуществ и недостатков технологии пневматических мембранных насосов.

В мембранном насосе используется особенно привлекательная технология для многих применений и для перекачки многих жидкостей всех типов. Однако у этой технологии есть некоторые недостатки, которые иногда могут оказаться недопустимыми и могут побудить вас отдать предпочтение альтернативным технологиям, которые мы обсудим здесь.

Пневматический мембранный насос имеет множество преимуществ.

САМОРЕГУЛИРОВАНИЕ. Это означает, что его расход меняется в зависимости от падения давления в установке (противодавление). В этом случае следует отметить, что закрытие нагнетательного клапана приводит к остановке насоса. Скорость потока пневматического диафрагменного насоса легко регулируется не только путем воздействия на ограничитель потока сжатого воздуха, но также путем воздействия на клапан подачи жидкости. Саморегулирующийся принцип пневматического насоса используется во многих установках для распределения жидкости с несколькими точками отбора. В таком случае, когда точка отбора закрыта, диафрагменный насос автоматически остановится, войдя в настройку баланса давления. Затем в распределительном трубопроводе будет повышаться давление и стабилизироваться при том же давлении, что и в сжатом воздухе. При открытии одного из клапанов в распределительном контуре жидкость, уже находящаяся под давлением, вытечет наружу. После дисбаланса давления насос автоматически перезапустится. Важно отметить, что саморегулирующийся характер пневматического диафрагменного насоса по своей конструкции защищает от случайных и опасных избыточных давлений в установках. Это связано с тем, что давление жидкости никогда не может превышать давление подаваемого сжатого воздуха. Таким образом, диафрагменный насос не требует использования защитного байпаса, как предписано надлежащей практикой в отношении электрических поршневых насосов.

СУХАЯ ЭКСПЛУАТАЦИЯ. Технология пневматического мембранного насоса не создает трения между функциональными частями. Это означает, что он может работать всухую без повреждений. Это преимущество особенно полезно, когда, например, насос используется для опорожнения бака: когда в баке нет жидкости, насос может продолжать работать пустым до тех пор, пока оператор не остановится.

САМОЗАГРУЗКА. Диафрагменный насос — это самовсасывающий сухой насос. Это означает, что он имеет способность всасывать жидкость снизу. Эта способность заливки не требует, чтобы насос был предварительно заполнен жидкостью. Конечно, способность насоса работать всухую идет рука об руку с его способностью к самовсасыванию. Следует отметить, что для перекачки жидкостей с вязкостью менее 300 сантистоксов существуют насосы с электроцентробежной технологией, самовсасывающие, которые особенно эффективны.

НУЛЕВАЯ УТЕЧКА. Мембранный насос не снабжен каким-либо динамическим уплотнением (например, механическими уплотнениями или оплеткой, которые мы знаем в области поршневых или ротационных центробежных насосов). Это означает, что не следует опасаться утечек. Пневматический мембранный насос заявлен.

ПОГРУЖЕНИЕ. Вы поймете, пневматический мембранный насос полностью водонепроницаем. Таким образом, эта характеристика позволяет погружать его в перекачиваемую жидкость. Эта операция в погружении иногда очень полезна для преодоления почти всех проблем, таких как «слишком большая высота всасывания» или «слишком высокая вязкость». Однако погружение мембранного насоса требует некоторых мер предосторожности.
